Navigation:  Background > User-defined illuminants for color computation

The list of integral quantities offers the menu item File/Options/Import additional illuminants for color computations. Execute this command if you need to compute color values for illuminants other than the default ones A, D65 and C. You are asked to select a file which must be a text file with columns separated by semicolons. The first column contains 81 wavelengths from 380 to 780 nm in 5 nm steps, beginning in row 2. Starting with the second column, the file contains the name of the illuminant in the top row, following by 81 intensity values in the rows below. The table below shows the demo file illuminants.csv as generated by Excel.



;D50;D55;D75;F1;F2;F3;F4;F5;F6;F7;F8;F9;F10;F11;F12

380;24.488;32.584;66.703;1.87;1.18;0.82;0.57;1.87;1.05;2.56;1.21;0.9;1.11;0.91;0.96

385;27.179;35.335;68.333;2.36;1.48;1.02;0.7;2.35;1.31;3.18;1.5;1.12;0.63;0.63;0.64

390;29.871;38.087;69.963;2.94;1.84;1.26;0.87;2.92;1.63;3.84;1.81;1.36;0.62;0.46;0.45

395;39.589;49.518;85.946;3.47;2.15;1.44;0.98;3.45;1.9;4.53;2.13;1.6;0.57;0.37;0.33

400;49.308;60.949;101.929;5.17;3.44;2.57;2.01;5.1;3.11;6.15;3.17;2.59;1.48;1.29;1.19

405;52.91;64.751;106.911;19.49;15.69;14.36;13.75;18.91;14.8;19.37;13.08;12.8;12.16;12.68;12.48

410;56.513;68.554;111.894;6.13;3.85;2.7;1.95;6;3.43;7.37;3.83;3.05;2.12;1.59;1.12

415;58.273;70.065;112.346;6.24;3.74;2.45;1.59;6.11;3.3;7.05;3.45;2.56;2.7;1.79;0.94

420;60.034;71.577;112.798;7.01;4.19;2.73;1.76;6.85;3.68;7.71;3.86;2.86;3.74;2.46;1.08

425;58.926;69.746;107.945;7.79;4.62;3;1.93;7.58;4.07;8.41;4.42;3.3;5.14;3.33;1.37

430;57.818;67.914;103.092;8.56;5.06;3.28;2.1;8.31;4.45;9.15;5.09;3.82;6.75;4.49;1.78

435;66.321;76.76;112.145;43.67;34.98;31.85;30.28;40.76;32.61;44.14;34.1;32.62;34.39;33.94;29.05

440;74.825;85.605;121.198;16.94;11.81;9.47;8.03;16.06;10.74;17.52;12.42;10.77;14.86;12.13;7.9

445;81.036;91.799;127.104;10.72;6.27;4.02;2.55;10.32;5.48;11.35;7.68;5.84;10.4;6.95;2.65

450;87.247;97.993;133.01;11.35;6.63;4.25;2.7;10.91;5.78;12;8.6;6.57;10.76;7.19;2.71

455;88.93;99.228;132.682;11.89;6.93;4.44;2.82;11.4;6.03;12.58;9.46;7.25;10.67;7.12;2.65

460;90.612;100.463;132.355;12.37;7.19;4.59;2.91;11.83;6.25;13.08;10.24;7.86;10.11;6.72;2.49

465;90.99;100.188;129.838;12.75;7.4;4.72;2.99;12.17;6.41;13.45;10.84;8.35;9.27;6.13;2.33

470;91.368;99.913;127.322;13;7.54;4.8;3.04;12.4;6.52;13.71;11.33;8.75;8.29;5.46;2.1

475;93.238;101.326;127.061;13.15;7.62;4.86;3.08;12.54;6.58;13.88;11.71;9.06;7.29;4.79;1.91

480;95.109;102.739;126.8;13.23;7.65;4.87;3.09;12.58;6.59;13.95;11.98;9.31;7.91;5.66;3.01

485;93.536;100.409;122.291;13.17;7.62;4.85;3.09;12.52;6.56;13.93;12.17;9.48;16.64;14.29;10.83

490;91.963;98.078;117.783;13.13;7.62;4.88;3.14;12.47;6.56;13.82;12.28;9.61;16.73;14.96;11.88

495;93.843;99.379;117.186;12.85;7.45;4.77;3.06;12.2;6.42;13.64;12.32;9.68;10.44;8.97;6.88

500;95.724;100.68;116.589;12.52;7.28;4.67;3;11.89;6.28;13.43;12.35;9.74;5.94;4.72;3.43

505;96.169;100.688;115.146;12.2;7.15;4.62;2.98;11.61;6.2;13.25;12.44;9.88;3.34;2.33;1.49

510;96.613;100.695;113.702;11.83;7.05;4.62;3.01;11.33;6.19;13.08;12.55;10.04;2.35;1.47;0.92

515;96.871;100.341;111.181;11.5;7.04;4.73;3.14;11.1;6.3;12.93;12.68;10.26;1.88;1.1;0.71

520;97.129;99.987;108.659;11.22;7.16;4.99;3.41;10.96;6.6;12.78;12.77;10.48;1.59;0.89;0.6

525;99.614;102.098;109.552;11.05;7.47;5.48;3.9;10.97;7.12;12.6;12.72;10.63;1.47;0.83;0.63

530;102.099;104.21;110.445;11.03;8.04;6.25;4.69;11.16;7.94;12.44;12.6;10.76;1.8;1.18;1.1

535;101.427;103.156;108.367;11.18;8.88;7.34;5.81;11.54;9.07;12.33;12.43;10.96;5.71;4.9;4.56

540;100.755;102.102;106.289;11.53;10.01;8.78;7.32;12.12;10.49;12.26;12.22;11.18;40.98;39.59;34.4

545;101.536;102.535;105.596;27.74;24.88;23.82;22.59;27.78;25.22;29.52;28.96;27.71;73.69;72.84;65.4

550;102.317;102.968;104.904;17.05;16.64;16.14;15.11;17.73;17.46;17.05;16.51;16.29;33.61;32.61;29.48

555;101.159;101.484;102.452;13.55;14.59;14.59;13.88;14.47;15.63;12.44;11.79;12.28;8.24;7.52;7.16

560;100;100;100;14.33;16.16;16.63;16.33;15.2;17.22;12.58;11.76;12.74;3.38;2.83;3.08

565;98.868;98.608;97.808;15.01;17.56;18.49;18.68;15.77;18.53;12.72;11.77;13.21;2.47;1.96;2.47

570;97.735;97.216;95.616;15.52;18.62;19.95;20.64;16.1;19.43;12.83;11.84;13.65;2.14;1.67;2.27

575;98.327;97.482;94.914;18.29;21.47;23.11;24.28;18.54;21.97;15.46;14.61;16.57;4.86;4.43;5.09

580;98.918;97.749;94.213;19.55;22.79;24.69;26.26;19.5;23.01;16.75;16.11;18.14;11.45;11.28;11.96

585;96.208;94.59;90.605;15.48;19.29;21.41;23.28;15.39;19.41;12.83;12.34;14.55;14.79;14.76;15.32

590;93.499;91.432;86.997;14.91;18.66;20.85;22.94;14.64;18.56;12.67;12.53;14.65;12.16;12.73;14.27

595;95.593;92.926;87.112;14.15;17.73;19.93;22.14;13.72;17.42;12.45;12.72;14.66;8.97;9.74;11.86

600;97.688;94.419;87.227;13.22;16.54;18.67;20.91;12.69;16.09;12.19;12.92;14.61;6.52;7.33;9.28

605;98.478;94.78;86.684;12.19;15.21;17.22;19.43;11.57;14.64;11.89;13.12;14.5;8.81;9.72;12.31

610;99.269;95.14;86.14;11.12;13.8;15.65;17.74;10.45;13.15;11.6;13.34;14.39;44.12;55.27;68.53

615;99.155;94.68;84.861;10.03;12.36;14.04;16;9.35;11.68;11.35;13.61;14.4;34.55;42.58;53.02

620;99.042;94.22;83.581;8.95;10.95;12.45;14.42;8.29;10.25;11.12;13.87;14.47;12.09;13.18;14.67

625;97.382;92.334;81.164;7.96;9.65;10.95;12.56;7.32;8.96;10.95;14.07;14.62;12.15;13.16;14.38

630;95.722;90.448;78.747;7.02;8.4;9.51;10.93;6.41;7.74;10.76;14.2;14.72;10.52;12.26;14.71

635;97.29;91.389;78.587;6.2;7.32;8.27;9.52;5.63;6.69;10.42;14.16;14.55;4.43;5.11;6.46

640;98.857;92.33;78.428;5.42;6.31;7.11;8.18;4.9;5.71;10.11;14.13;14.4;1.95;2.07;2.57

645;97.262;90.592;76.614;4.73;5.43;6.09;7.01;4.26;4.87;10.04;14.34;14.58;2.19;2.34;2.75

650;95.667;88.854;74.801;4.15;4.68;5.22;6;3.72;4.16;10.02;14.5;14.88;3.19;3.58;4.18

655;96.929;89.586;74.562;3.64;4.02;4.45;5.11;3.25;3.55;10.11;14.46;15.51;2.77;3.01;3.44

660;98.19;90.317;74.324;3.2;3.45;3.8;4.36;2.83;3.02;9.87;14;15.47;2.29;2.48;2.81

665;100.597;92.133;74.873;2.81;2.96;3.23;3.69;2.49;2.57;8.65;12.58;13.2;2;2.14;2.42

670;103.003;93.95;75.422;2.47;2.55;2.75;3.13;2.19;2.2;7.27;10.99;10.57;1.52;1.54;1.64

675;101.068;91.953;73.499;2.18;2.19;2.33;2.64;1.93;1.87;6.44;9.98;9.18;1.35;1.33;1.36

680;99.133;89.956;71.576;1.93;1.89;1.99;2.24;1.71;1.6;5.83;9.22;8.25;1.47;1.46;1.49

685;93.257;84.817;67.714;1.72;1.64;1.7;1.91;1.52;1.37;5.41;8.62;7.57;1.79;1.94;2.14

690;87.381;79.677;63.852;1.67;1.53;1.55;1.7;1.43;1.29;5.04;8.07;7.03;1.74;2;2.34

695;89.492;81.258;64.464;1.43;1.27;1.27;1.39;1.26;1.05;4.57;7.39;6.35;1.02;1.2;1.42

700;91.604;82.84;65.076;1.29;1.1;1.09;1.18;1.13;0.91;4.12;6.71;5.72;1.14;1.35;1.61

705;92.246;83.842;66.573;1.19;0.99;0.96;1.03;1.05;0.81;3.77;6.16;5.25;3.32;4.1;5.04

710;92.889;84.844;68.07;1.08;0.88;0.83;0.88;0.96;0.71;3.46;5.63;4.8;4.49;5.58;6.98

715;84.872;77.539;62.256;0.96;0.76;0.71;0.74;0.85;0.61;3.08;5.03;4.29;2.05;2.51;3.19

720;76.854;70.235;56.443;0.88;0.68;0.62;0.64;0.78;0.54;2.73;4.46;3.8;0.49;0.57;0.71

725;81.683;74.768;60.343;0.81;0.61;0.54;0.54;0.72;0.48;2.47;4.02;3.43;0.24;0.27;0.3

730;86.511;79.301;64.242;0.77;0.56;0.49;0.49;0.68;0.44;2.25;3.66;3.12;0.21;0.23;0.26

735;89.546;82.147;66.697;0.75;0.54;0.46;0.46;0.67;0.43;2.06;3.36;2.86;0.21;0.21;0.23

740;92.58;84.993;69.151;0.73;0.51;0.43;0.42;0.65;0.4;1.9;3.09;2.64;0.24;0.24;0.28

745;85.405;78.437;63.89;0.68;0.47;0.39;0.37;0.61;0.37;1.75;2.85;2.43;0.24;0.24;0.28

750;78.23;71.88;58.629;0.69;0.47;0.39;0.37;0.62;0.38;1.62;2.65;2.26;0.21;0.2;0.21

755;67.961;62.337;50.623;0.64;0.43;0.35;0.33;0.59;0.35;1.54;2.51;2.14;0.17;0.24;0.17

760;57.692;52.793;42.617;0.68;0.46;0.38;0.35;0.62;0.39;1.45;2.37;2.02;0.21;0.32;0.21

765;70.307;64.36;51.985;0.69;0.47;0.39;0.36;0.64;0.41;1.32;2.15;1.83;0.22;0.26;0.19

770;82.923;75.927;61.352;0.61;0.4;0.33;0.31;0.55;0.33;1.17;1.89;1.61;0.17;0.16;0.15

775;80.599;73.872;59.838;0.52;0.33;0.28;0.26;0.47;0.26;0.99;1.61;1.38;0.12;0.12;0.1

780;78.274;71.818;58.324;0.43;0.27;0.21;0.19;0.4;0.21;0.81;1.32;1.12;0.09;0.09;0.05





Opened in Excel this looks like this:

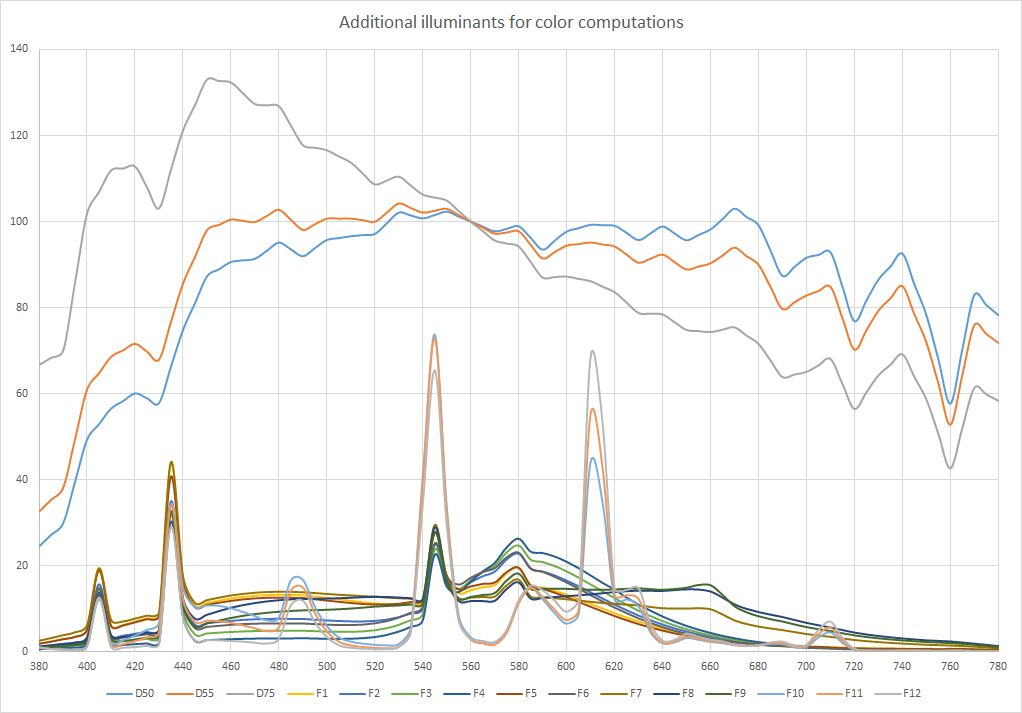

Here is a graph of these demo spectra:
